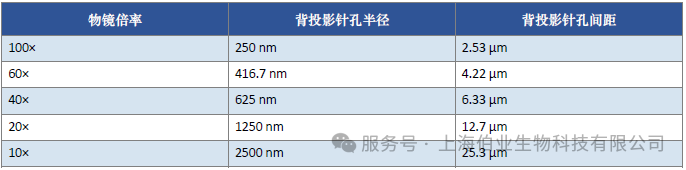

物理参数：

• 针孔直径：50 μm（半径 25 μm）

• 针孔间距：~253 μm

• 系统内部放大倍率：1×（无额外放大）

✅ 详见: svi.nl/YokogawaDisk

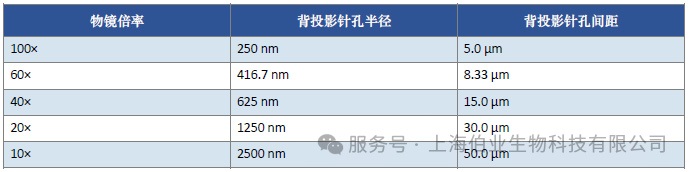

物理参数：

• 针孔直径：50 μm（半径 25 μm）

• 针孔间距：~500 μm（注意：比 CSU-X1 的 253 μm 大很多！）

• 系统内部放大倍率：1×

✅ 详见: svi.nl/YokogawaDisk

物理参数：

• 针孔直径：25 μm（半径 12.5 μm）

⚠ 详见: svi.nl/YokogawaDisk — SVI 原文标注 "needs confirmation"

物理参数：

• 系统内部放大倍率：1.078×

• 两种盘可选：CF25（25 μm 孔径）和 CF40（40 μm 孔径）

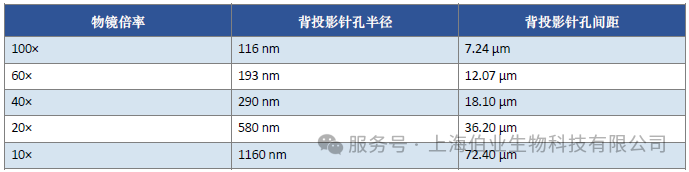

CF25 盘（25 μm 针孔直径）

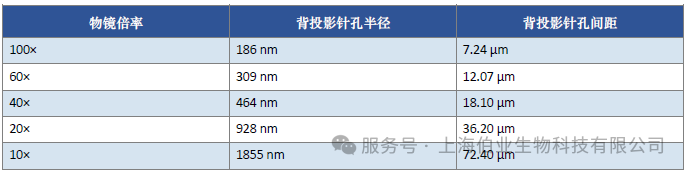

CF40 盘（40 μm 针孔直径）

✅ 详见: svi.nl/AndorDragonflyDisk — 数据经 Instituto Gulbenkian de Ciência (IGC) Lisbon 的 Gabriel Martins团队提供的静止盘测量数据验证。

📝 如果您的 Dragonfly 200 报告了不同的内部放大倍数，应将上述值 × 1.078 ÷ 您的内部放大值。

物理参数：

• 系统内部放大倍率：1×（无额外内部放大）

• 两种盘可选：CF25（25 μm）和 CF40（40 μm）

📝 为什么 505 的背投影值比 200 大？ Dragonfly 200 有 1.078× 的内部放大，计算背投影时物理尺寸被多除了一个 1.078；而 505 没有内部放大（1×），物理尺寸仅被物镜倍率除。因此 505 的背投影值 =200 的值 × 1.078。

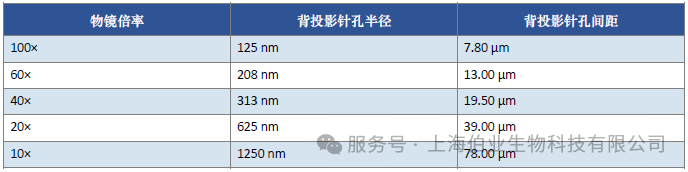

CF25 盘（25 μm 针孔直径）

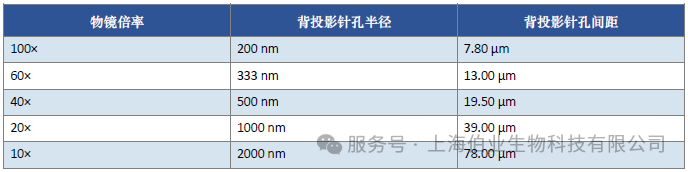

CF40 盘（40 μm 针孔直径）

✅ 详见: svi.nl/AndorDragonflyDisk

物理参数：

• 系统放大倍率：1×

• 针孔类型：发射针孔直径可变，激发针孔固定 50 μm

• 针孔间距：250 μm（固定）

背投影针孔半径计算（含激发与发射针孔 RMS 平均）：

rb ≈ 353.5 × √(d² + 50²) / Mobj

其中 d 为发射针孔直径（μm）。

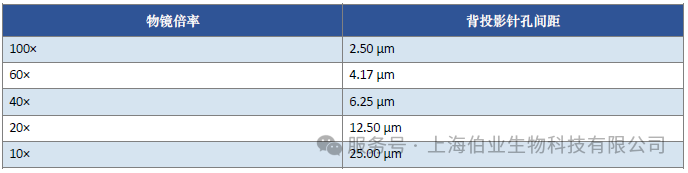

背投影针孔间距：

⚠ 详见: svi.nl/Visitech_Infinity — 该页面在本次验证时无法完整访问，公式数据需要确认。间距数据（250 μm / M_obj）可通过通用公式推导验证。

物理参数：

• 针孔直径：50 μm（半径 25 μm）

• 针孔间距：250 μm

• 内部放大倍率：1.03×

✅ 详见: svi.nl/MD_ImageXPress_HT_ai

Yokogawa SoRa（Super Resolution via Optical Reassignment）是基于光学光子重分配原理的超分辨转盘系统。Huygens 使用专为 SoRa 原理优化的 PSF 进行反卷积。

Huygens 处理 SoRa 数据的优势：

1. 进一步提升分辨率：Yokogawa 的论文中使用 Huygens 实现了 113 nm 横向分辨率

2. 校正色差：SoRa 的微透镜阵列不是消色差的，Huygens 的色差校正器可完全补偿

3. 降低光照剂量：反卷积提高 SNR，允许更短曝光，延长活细胞观察时间

在 Huygens 参数编辑器中选择 SoRa 显微镜类型（非 Spinning Disk）。

✅ 详见: svi.nl/Huygens-Spinning-Disk-Software; Azuma & Kei, Opt. Express 23, 15003-15011 (2015)

如果你的物镜倍率不在上表中，使用以下公式自行计算：

背投影针孔半径 (nm) = 物理针孔半径 (μm) × 1000 / (物镜倍率 × 系统内部放大倍率)

背投影针孔间距 (μm) = 物理针孔间距 (μm) / (物镜倍率 × 系统内部放大倍率)

示例：Yokogawa CSU-X1 + 150× 物镜

• 背投影针孔半径 = 25 × 1000 / (150 × 1) = 166.7 nm

• 背投影针孔间距 = 253 / (150 × 1) = 1.69 μm

下期继续！！！！！
